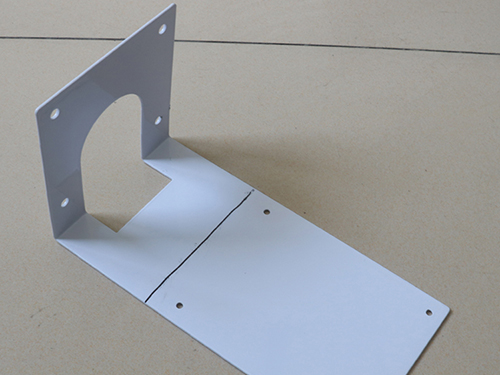

对于钣金加工的大型折弯件应该注意的事项

钣金加工材料弯曲时，其圆角区上，外层收到拉伸，内层则受到压缩。当材料厚度时，内r越小，材料的拉伸和压缩就越严重；当外层圆角的拉伸应力超过材料的   强度时，就会产生裂缝和折断。

钣金加工弯曲零件的结构设计，应避免过小的弯曲圆角半径曲半径是指弯曲件的内侧半径,t是材料的壁厚。t为材料壁厚，M为退火状态，Y为硬状态，Y2为1/2硬状态。公司常用金属材料   小折弯半径列表弯曲件的直边高度。一般情况下的   小直边高度要求：弯曲件的直边高度不宜太小，   小高度按弯曲件的直边高度   小值特殊要求的直边高度。

如果设计需要弯曲件的直边高度h≤2t,，则   先要加大弯边高度，弯好后再加工到需要尺寸；或者在弯曲变形区内加工浅槽后，再折弯。特殊情况下的直边高度要求弯边侧边带有斜角的直边高度＞3mm，当钣金弯边侧边带有斜角的弯曲件时，侧面的   小高度为：弯边侧边带有斜角的直边高度折弯件上的孔边距。孔边距：先冲孔后折弯，孔的位置应处于弯曲变形区外，避免弯曲时孔会产生变形。苏州市广祥木业机械制造专门从事钣金加工是纺织、木业机械制造。

折弯件上的孔边距局部弯曲的工艺切口折弯件的弯曲线应避开尺寸突变的位置局部弯曲某一段边缘时，为了防止尖角处应力集中产生弯裂，可将弯曲线移动距离，以离开尺寸突变处。

K因子计算方法：

K因子是指钣金内侧边到中性层距离和钣金厚度的比值，通常板料在弯曲过程中通常外层会受到拉应力而伸长，内层则受到压应力而缩短，在内层和外层之间有一长度保持不变的纤维层，称为中性层。根据中性层的定义，弯曲件的坯料长度应等于中性层的展开长度，由于弯曲时坯料的体积保持不变，所以在变形较大时，中性层会发生内移，这也就是不能仅仅用截面中性层计算展开长度的原因。
